Auto: Volkswagen 4D PASSAT SEDAN 4-MOTION 2.0-3BG-4x4/27 vm:2001
Autossa oli vikana sisävalojen ja valosummerin toimimattomuus kuskin ovea aukaistessa, muita ovia aukaisemalla sisävalot syttyivät. Epäilys heräsi kuskinoven ovikytkimeen/johtosarjoihin.
 |
Auto valmiina tutkittavaksi.
|
Ensimmäisenä raotin oveen menevää johtosarjaa näkyville oliko näissä johdoissa jo murtumia tai muuta vikaa mutta johdot näyttivät ja olivat hyäkuntoiset.
 |
| Oveen menevä johtosarja. |
Aloin purkamaan oviverhoilua edestä että pääsen käsiksi ovikytkimeen joka sijaitsee oven lukkolaitteesssa.
 |
| Oviverhoilu poistettu, seuraavaksi lasin irroitus ikkunan nostimesta,jotta saa suojapellin irti ovesta ja pääsee käsiksi lukkolaitteeseen. |

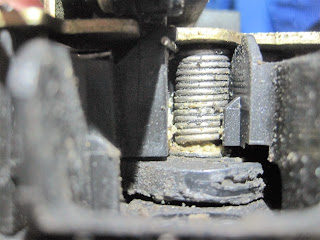

Tässä kuvassa näkyy jousen alapuolella muovi jonka pitäisi oven kahvasta vedettäessä painaa ovikytkimen nastaa ja sen seurauksena sisävalot syttyvät ja auto tunnistaa että kuskinovi on auki, mutta muovi on rispaantunut ja siihen on kulunut ura ja muovi ei yllä painamaan kytkintä.
 |
| Ovikytkin. |

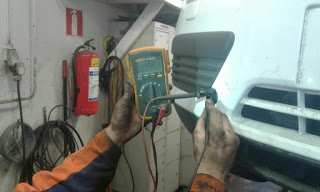

Alla olevassa kuvassa on oven lukkolaite. Otin kuvassa näkyvän liittimen irti ja mittasin nastoista 5 ja 8 että kytkin toimii eli yhteys oli ovikytkimen nastaa painettaessa. Mittasin myös
johdot sisävalokytkimeltä ohjausmodulille joka sijaitsee kuskinovessa,ehjät olivat.
 |
| Ovikytkin. |
Ongelma oli siis ovikytkimen yltämättömyys liukupintaa vasten. Tässä korjaus. Painoin metallituen niin pohjaan että kytkin sai kontaktin ovea aukaistaessa ja hitsasin pikku täpin että metallituki ei peräydy. Tällä korjauksella säästimme uuden lukkolaitteen oston.
 |
| Ovikytkimen korjaus. |
Korjauksen jälkeen kasasin oven käänteisessä järjestyksessä ja ovikytkin tuli kuntoon ja sisävalot akoi toimimaan ja auto tunnisti taas että ovi on auki.
 |
| Ktkentäkaavio jota ilman on sähkövikoja mahdoton selvittää. |
Tehnyt: Antti Arponen
 |
| Merkintöjä kykentäkaavioon. |
